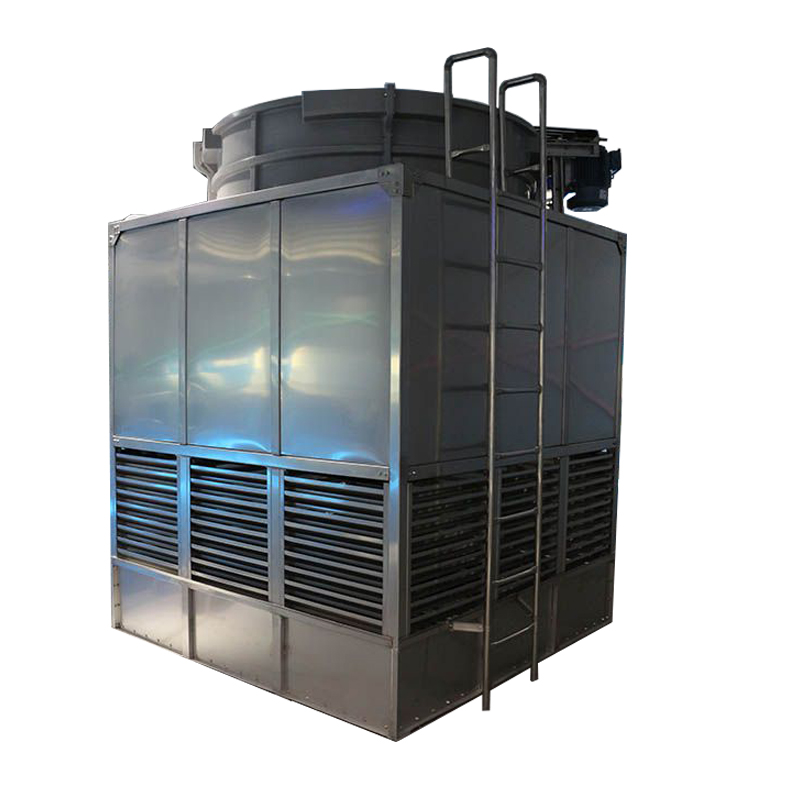

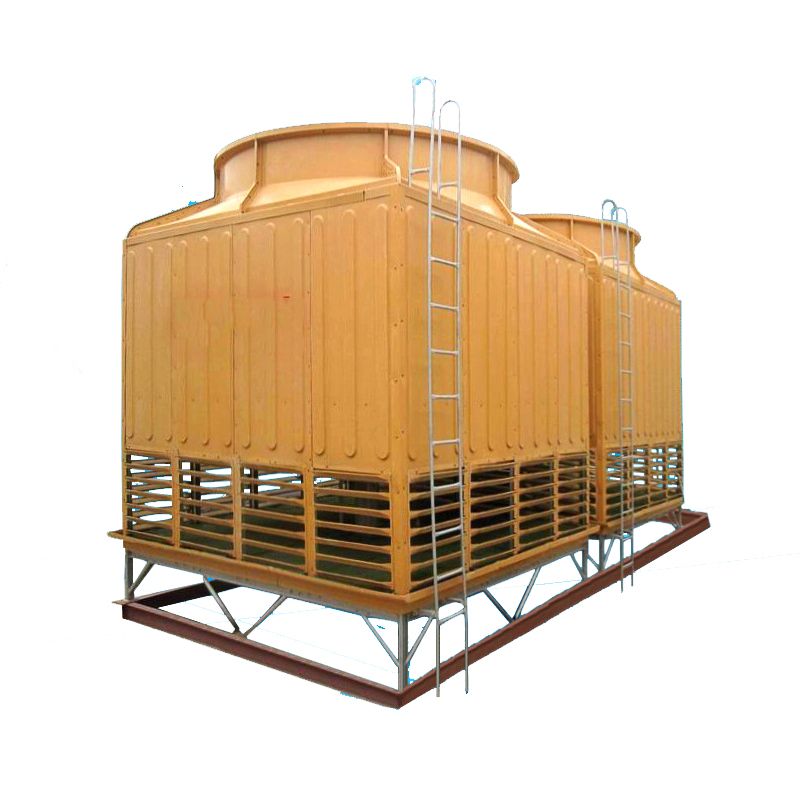

方形逆流玻璃钢冷却塔产品概述

机械工业部第四设计研究院设计的节能型逆流式玻璃钢冷却塔，是在原设计的同类塔测试数据基础上改进设计的。本设计应用了四院获得的“节能型玻璃钢冷却塔”专利（专利号：88215994.1）。该专利特点是冷却塔风机配有变扭矩变极双速电机，当气温较低时，例如晚上，电机开低速，冷却塔噪声可低3-5dBA。此外，用双速电机节电显著，多台冷却塔配单速电机时，为了节电当空气温球温度低时，可停部分电机。仍比用双速电机以年计多耗电40%。

双速电机的控制柜可配套供应，也可只提供控制柜的图纸。控制柜的价款不包括冷却塔价款之内，须另计。

本设计还应用了四院获得的国家专利“方形逆流式冷却塔用斜梯形波填料片”（专利号：91216967.2）。经北京水科院和佛山实塔测试，其热力、阻力特性均优于其它填料。

设计参数：工业塔为：空气湿球湿度τ=28℃，进塔水温t1=42℃，出塔水温t2=32℃；民用塔（低温降）：τ=28℃，t1=37℃，t2=32℃

 方形逆流冷却塔　意义如下：

以水湿降分：

①低温降，设计水温度5℃（低噪声的代码前以D表示，超低噪声的以CD表示）；

②中、高温降，水温降10-25℃，代码前以G表示。

以冷却塔组部分：①无水盘的（代码最后以L表示）；

②浅水盘的（代码最后以DP表示）；

③深水盘的（代码最后以GP表示），深水盘的有效存水深度400mm，如要求加大水深，订货时须提出。

代码中FN表示钢结构方形的逆流式。

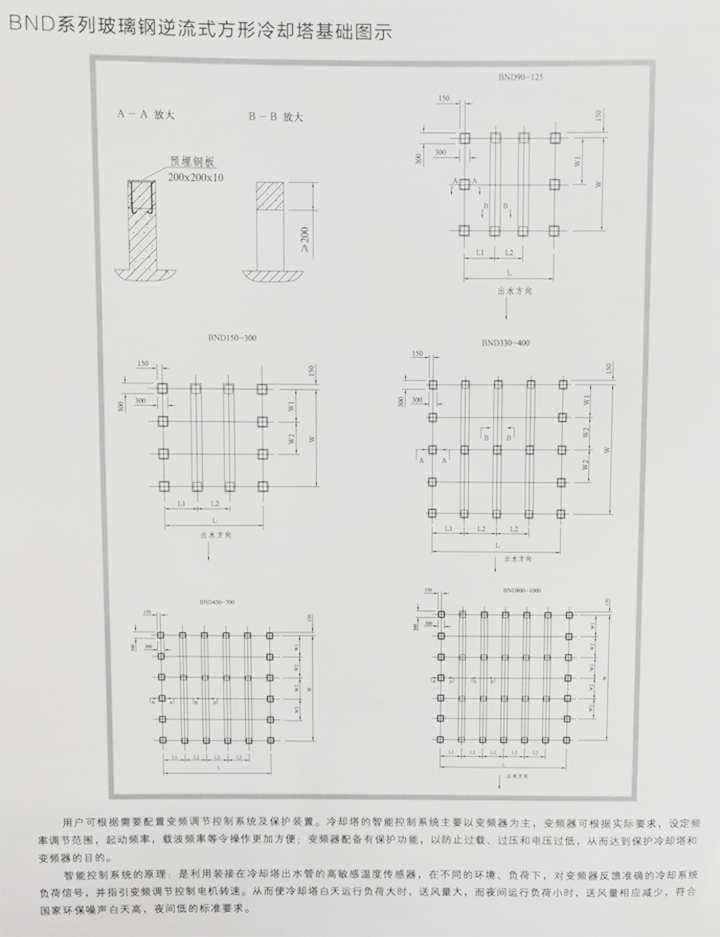

代码中的数字表示冷却塔的规格，也即设计工况下单台冷却水量，单位m3/h（立面及基础图所示为二台塔，实用可单排多台，或双排多台）。

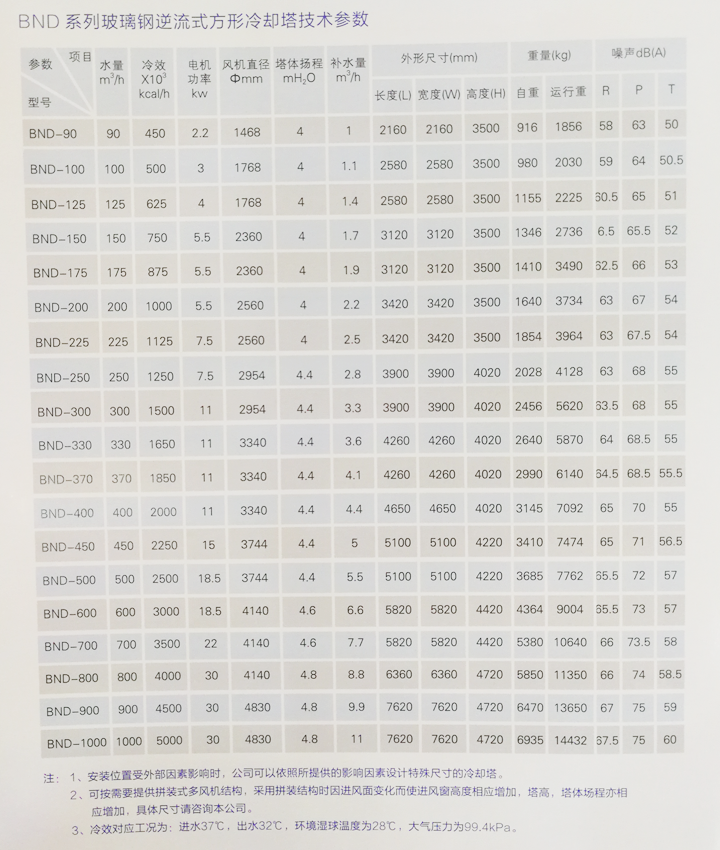

方形逆流冷却塔主要参数
