消声静压箱是在通风、空调系统中必不可少的空调配件，它与风口或散流器配套使用，能消除出风口处的气流噪声，在系统中配置静压箱，可增加系统的静压，静压箱选型，稳定气流，是气流组织更趋于合理，达到理想的空调效果。

ZJ-01消声静压箱

ZJ-01静压箱在通风系统中起到增加静压、稳定气流的作用。静压箱利用断面的突变和箱体表面的微穿孔板的吸声作用对风机噪声作有效的衰减，具有良好的消声性能和较宽的频带，气流阻阻力小，再生噪声低遥消声静压箱用镀锌板作外壳，内壁用孔板做成阻性吸声片，内附玻璃布片、超细玻璃棉作吸声材料。能将增加的静压和降低空气动力噪声功能融为一体，是通风系统不可缺少的配件。

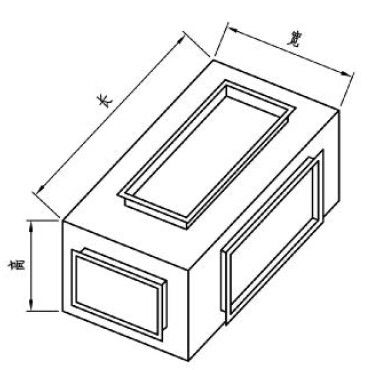

ZJ-01消声静压箱结构示意图

注：

1、本静压箱结构图的开口位置仅供参考，用户在订货时请提供开孔位置及开孔尺寸；

2、镀锌钢板风管法兰宽度按2002 年规范制作，玻镁风管法兰管度按50mm制作；

3、为了同用户的安装尺寸保持一致，若用户没有注明，法兰不打孔。

ZJ-02内贴式消声静压箱

ZJ-02静压箱是与条缝形风口配套的必不可少的配件，主风管送风通过软管接至静压箱的颈部（即D尺寸处），此处设有一处蝶形阀，可控制进入静压箱的风量。静压箱的内表面贴有吸音材料，起到消除部分噪声的作用。送风道配置静压箱能减少动压增加静压，起到稳定气流的作用，使之能得到更理想的送风效果遥b×a 可根据条缝风口尺寸而定，D尺寸根据所选用的软管直径而定，a 尺寸用户可在2米范围内任意选取，也可以根据用户的特殊要求承接静压箱的设计制造。

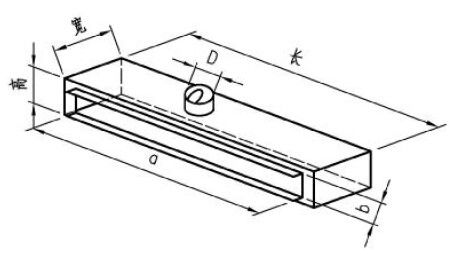

ZJ-02内贴式消声静压箱结构示意图
